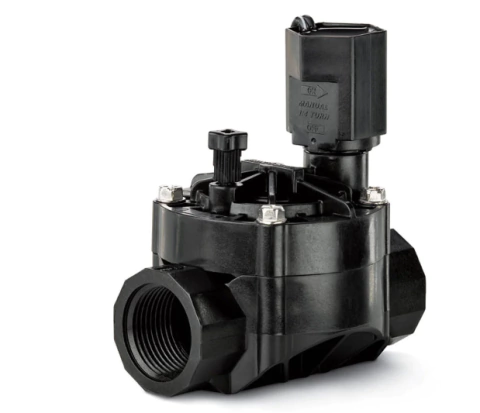

ELECTROVÁLVULA VÁLVULA RAIN BIRD 100-HV RIEGO JARDÍN
Inicio > HOGAR > ELECTROVÁLVULA VÁLVULA RAIN BIRD 100-HV RIEGO JARDÍN

ELECTROVÁLVULA VÁLVULA RAIN BIRD 100-HV RIEGO JARDÍN

$41.910,02
Precio sin impuestos $34.636,38
24 x $3.947,05
Ver más detalles
16 en stock
Entregas para el CP:
Cambiar CP
Medios de envío
Calcular
No sé mi código postal
Descripción

Válvulas de las series HV

Rendimiento extraordinario. Durabilidad incomparable.

  • El diafragma excéntrico permite un cierre suave y reduce el golpe de ariete
  • Diseño compacto, radio de giro de 2,54 pulgadas para instalaciones estrechas (instale más válvulas en una sola caja de válvulas)
  • Tornillos cautivos de múltiples conexiones para facilitar el acceso y retirar la tapa más rápido.
  • Cuerpo de polipropileno con fibra de vidrio para mayor resistencia
  • Varias opciones de herramientas para abrir la válvula (llave de tuercas, destornillador Phillips, destornillador plano)
  • Cuatro tornillos para rápido acceso al diafragma

Características

Diafragma excéntrico Buna-N patentado de presión equilibrada con filtro de agua piloto autolimpiante malla 90 (200 micras) y resorte cautivo de acero inoxidable. El diseño excéntrico ofrece un cierre más suave, con menos golpe de ariete.
Solo cuatro tornillos cautivos de múltiples conexiones que salen con la mitad del número de vueltas para un servicio rápido y sencillo; por lo menos dos veces más rápido que la competencia.
Cuerpo de polipropileno con fibra de vidrio para mayor resistencia (modelo con cuerpo de PVC).
Todas las configuraciones populares de modelos disponibles.
Diseño compacto, radio de giro de 2.54” para instalaciones estrechas.
Diseño de caudal inverso, normalmente cerrado.
Purga externa para limpiar el sistema manualmente y quitar las partículas de suciedad durante la instalación y la puesta en marcha del sistema.
Purga interna para operación manual en seco.
Funciona en aplicaciones de bajo caudal y de riego por goteo cuando el filtro de malla 200 se instala en contracorriente.

Especificaciones

Technical Specifications

How to Specify

Intervalo de funcionamiento

  • Presión: 15 a 150 psi (1,0 a 10,3 bar).
  • Caudal: 0,2 a 30 gpm (0,05 a 6,82 m³/h; 0,01 a 1,89 l/s); para caudales inferiores a 3 gpm (0,68 m³/h; 0,19 l/s) o cualquier aplicación Xerigation®, use un filtro de malla 200 instalado en la parte anterior
  • Temperaturas de funcionamiento:
    Temperatura del agua hasta 110 °F (43 °C); temperatura ambiente hasta 125 °F (52 °C).

Especificaciones eléctricas

  • Solenoide de 24 V CA 50/60 Hz (ciclos por segundo)
  • Corriente de entrada: 0,290 A a 60 Hz
  • Corriente de retención: 0,091 A a 60 Hz
  • Resistencia de la bobina: 70-85 ohmios (40 °F - 110 °F)

Dimensiones

  • Altura: 4.62” (11.7 cm)
  • Altura (MB): 4.50” (11.43 cm)
  • Longitud: 4.4” (11.2 cm)
  • Longitud (MB): 5.68” (14.4 cm)
  • Ancho: 3.1” (7.9 cm)

Recomendaciones

  1. Rain Bird recomienda que los índices de caudal que producen velocidad de descarga en la línea de suministro no superen los 7.5 pies/s (2.3 m/s) para reducir los efectos del golpe de ariete.
  2. Las válvulas de uso residencial de Rain Bird no se pueden utilizar con módulos reguladores de presión PRS.
  3. No se recomienda su uso con sistemas de dos cables.



Pérdida de presión de las válvulas HV y HVF

Caudal
(gpm)		 1" HV
(psi)		 Macho x conector arponado
(psi)
1 1,57 1,73
3 2,07 2,06
5 2,38 2,25
10 3,33 2,80
20 4,59 4,45
30 6,14 7,85
40 8,23 13,68

Pérdida de presión de las válvulas HV y HVF (sistema métrico)

Caudal
(m3/h)		 Flujo
(l/s)		 1" HV
(bar)		 Macho x conector arponado
(bar)
0,25 0,06 0,11 0,12
0,75 0,21 0,14 0,14
1,00 0,28 0,16 0,16
2,00 0,56 0,23 0,19
5,00 1,39 0,32 0,31
7,50 2,08 0,42 0,54
9,10 2,52 0,57 0,94

Dimensiones

Dimensions
Altura: 4.62” (11.7 cm)
Altura (F) : 5,62” (14,3 cm)
Altura: MB: 4,50” (11,4 cm)
Longitud: 4.4” (11.2 cm)
Longitud (MB): 5,68” (14,4 cm)
Ancho: 3.1” (7.9 cm)
